将xv6迁移到duo 256M

Dec 03, 2025 (2d ago)10 views

起因

前段时间学习了xv6的源码后,突发奇想, 看看能不能将xv6迁移到物理开发板上,于是想起来之前看到过duo 256M

然后我又不小心看到了这个 迁移pr ,但是这个pr是基于duo 64M的,这款又刚好在tb卖断货了. 于是,我只能把 duo 256M 开发板买回来,准备试试看效果.

烧录镜像

1. 准备fip.bin

根据README里描述,由于duo 64M 和 256M 的CPU不一样, 所以需要的fip.bin (包含了OpenSBI等一系列底层引导固件的文件) 也需要不一样.

我翻看了milkv duo 官方的文档,并没有找到现成了fip.bin. 正准备自己编译前,突发奇想:既然fip是用于引导固件的,官方肯定提供了基础的 buildroot 的 img.

这个官方的img里肯定有fip.bin. 如果有办法从官方的img里直接提取fip.bin不就好了嘛.

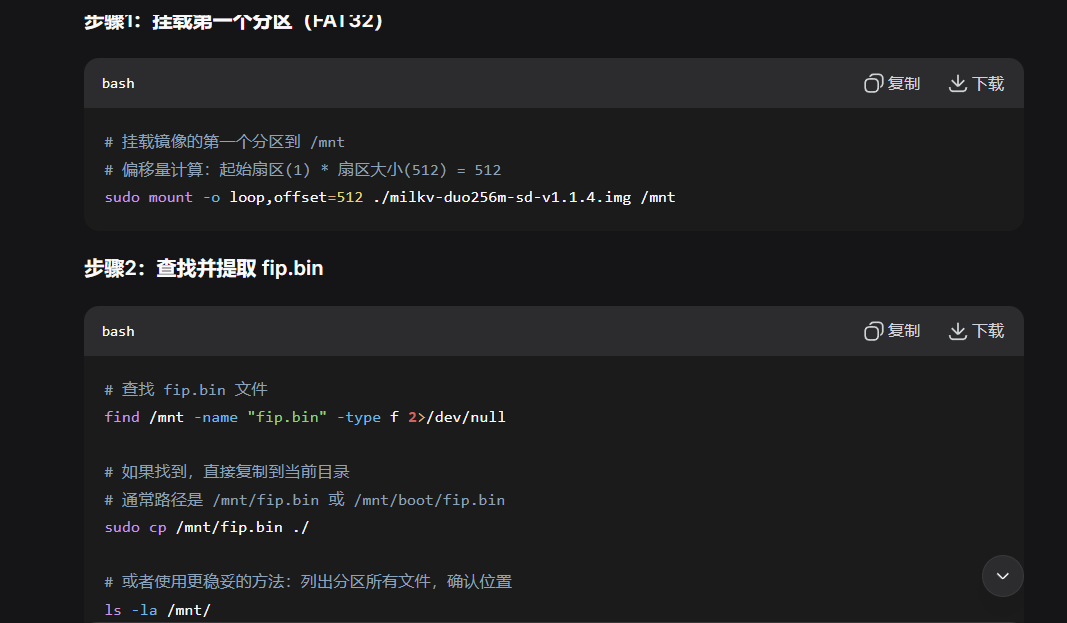

于是我询问deepseek,找到了提取之法

fip

OK ! ! 有了fip后,我们只需要跟着README里的流程编译一份milkv-duo_sdcard.img

镜像准备阶段就可以大功告成了.

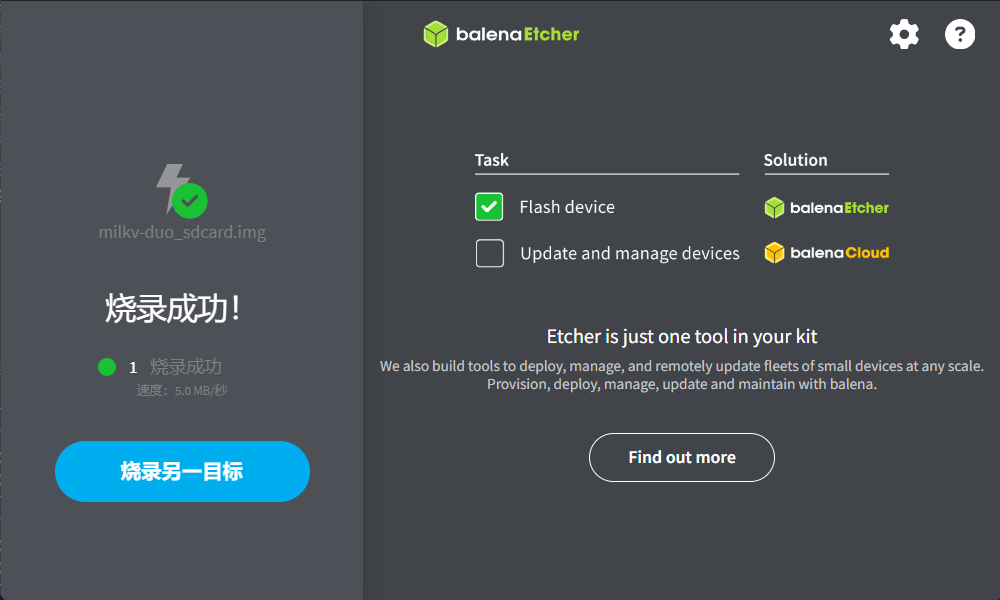

2.使用balenaEtcher烧录镜像

这个GitHub开源的工具,用于烧入镜像,十分推荐好用

bal

UART连接调试

由于前两天刚好给树莓派换了风扇,就准备用它配合开发板来进行串口测试了.

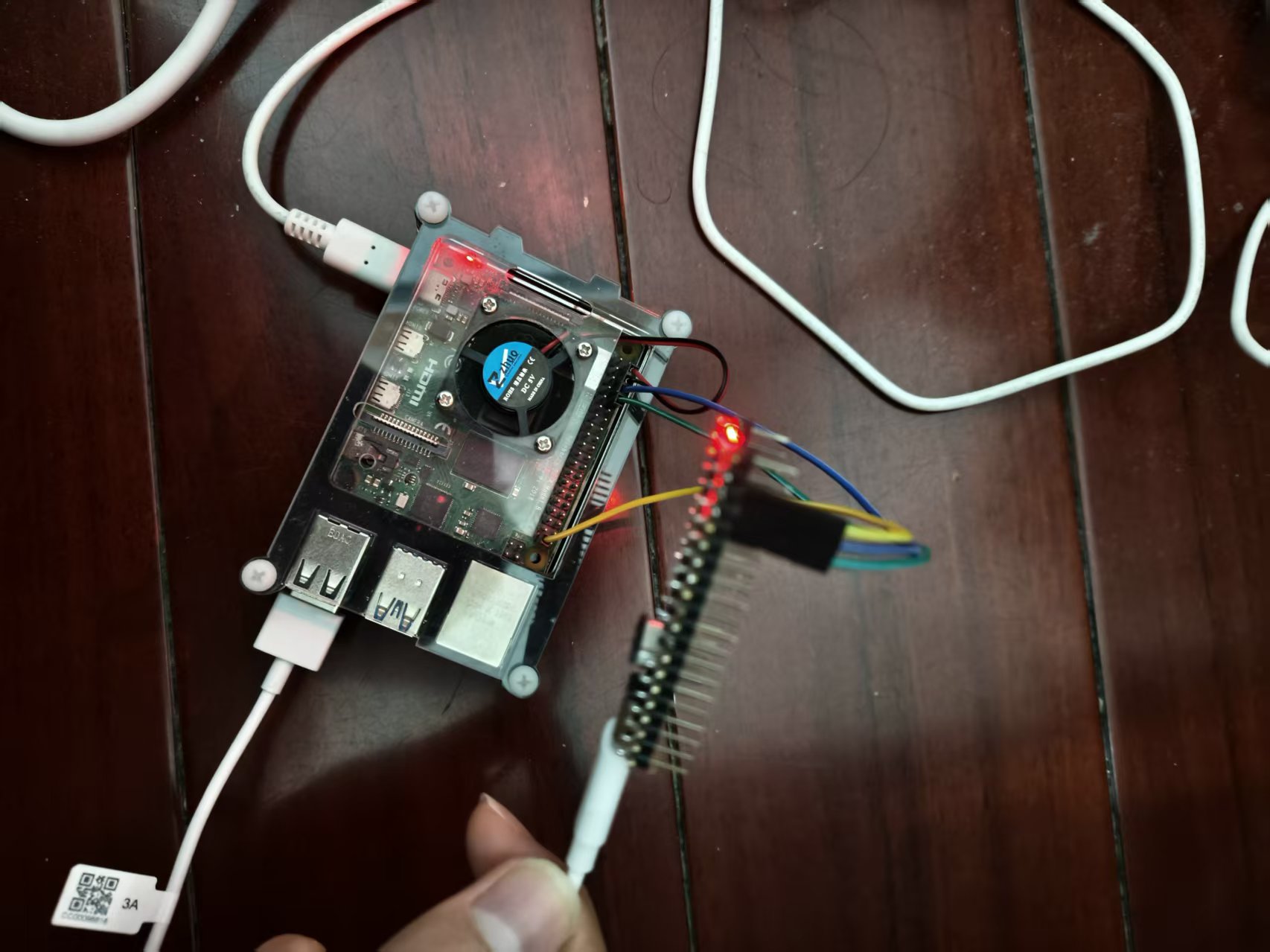

将开发板的地线和树莓派的地线连接,然后将两者UART互相连接.如下图所示

uart

然后我们在树莓派的终端配置minicom的串口波特率

sudo minicom -D /dev/ttyS0 -b 115200 -8

之后将开发板用树莓派的USB口通电,接着uart就会开始输出以下内容

# ......
SD/0x2aa00/0x200/0x200/0.L2/0x414d3342/0xcafea542/0x80200000/0x37400/0x37400
COMP/1.
SD/0x2aa00/0x37400/0x37400/0.DCP/0x80200020/0x1000000/0x81900020/0x37400/1.
DCP/0x73f43/0.
Loader_2nd loaded.
Use internal 32k
Jump to monitor at 0x80000000.
OPENSBI: next_addr=0x80200020 arg1=0x80080000
OpenSBI v0.9
   ____                    _____ ____ _____
  / __ \                  / ____|  _ \_   _|
 | |  | |_ __   ___ _ __ | (___ | |_) || |
 | |  | | '_ \ / _ \ '_ \ \___ \|  _ < | |
 | |__| | |_) |  __/ | | |____) | |_) || |_
  \____/| .__/ \___|_| |_|_____/|____/_____|
        | |
        |_|

Platform Name             : Milk-V Duo256M
Platform Features         : mfdeleg
Platform HART Count       : 1
Platform IPI Device       : clint
Platform Timer Device     : clint
Platform Console Device   : uart8250
Platform HSM Device       : ---
Platform SysReset Device  : ---
Firmware Base             : 0x80000000
Firmware Size             : 132 KB
Runtime SBI Version       : 0.3
# .....

可以看到我们的fip.bin已经成功被引导了.

解决bug

就在我非常开心的时候,第一个bug出现了.

控制台输出了:

Starting kernel ...


xv6 kernel is booting

SBI specification v0.3 detected
SBI TIME extension detected
SBI IPI extension detected
SBI RFNC extension detected
SBI HSM extension detected

usertrap(): unexpected scause 0xd pid=1
            sepc=0 stval=0x505050505
panic: init exiting

看起来是xv6的userinit()部分出现了panic. 但是kernel 已经成功启动了,为什么用户空间会出现问题呢? 这也太抽象了~~

于是我又开始翻阅,找到了一个同样的问题

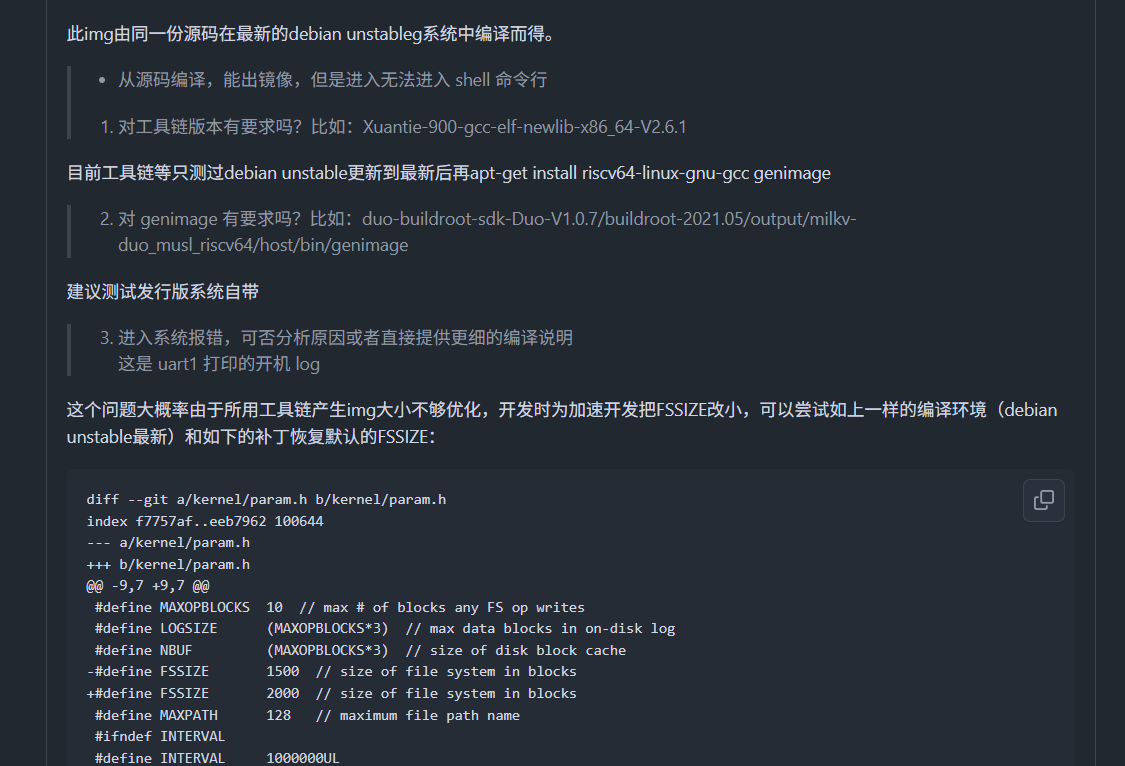

下面给出的回复是

bugfix

好吧~ 我不管.

反正奇妙的 gcc 背锅.

作者给出的原因是: FSSIZE 太小

FSSIZE 定义了 mkfs（制作文件系统）工具创建的虚拟磁盘的大小（以磁盘块为单位）。
当编译生成的所有用户程序（/init, /sh, /ls 等）的总大小非常接近
甚至达到 FSSIZE 定义的上限时，
文件系统就没有足够空间来记录自身的元数据（如 inode、目录项），导致初始化失败。

看起来是用户程序把FSSIZE占满了,导致元数据没地方放了,于是发生了panic.

好吧,在我把FSSIZE调大之后问题果然解决了

效果演示

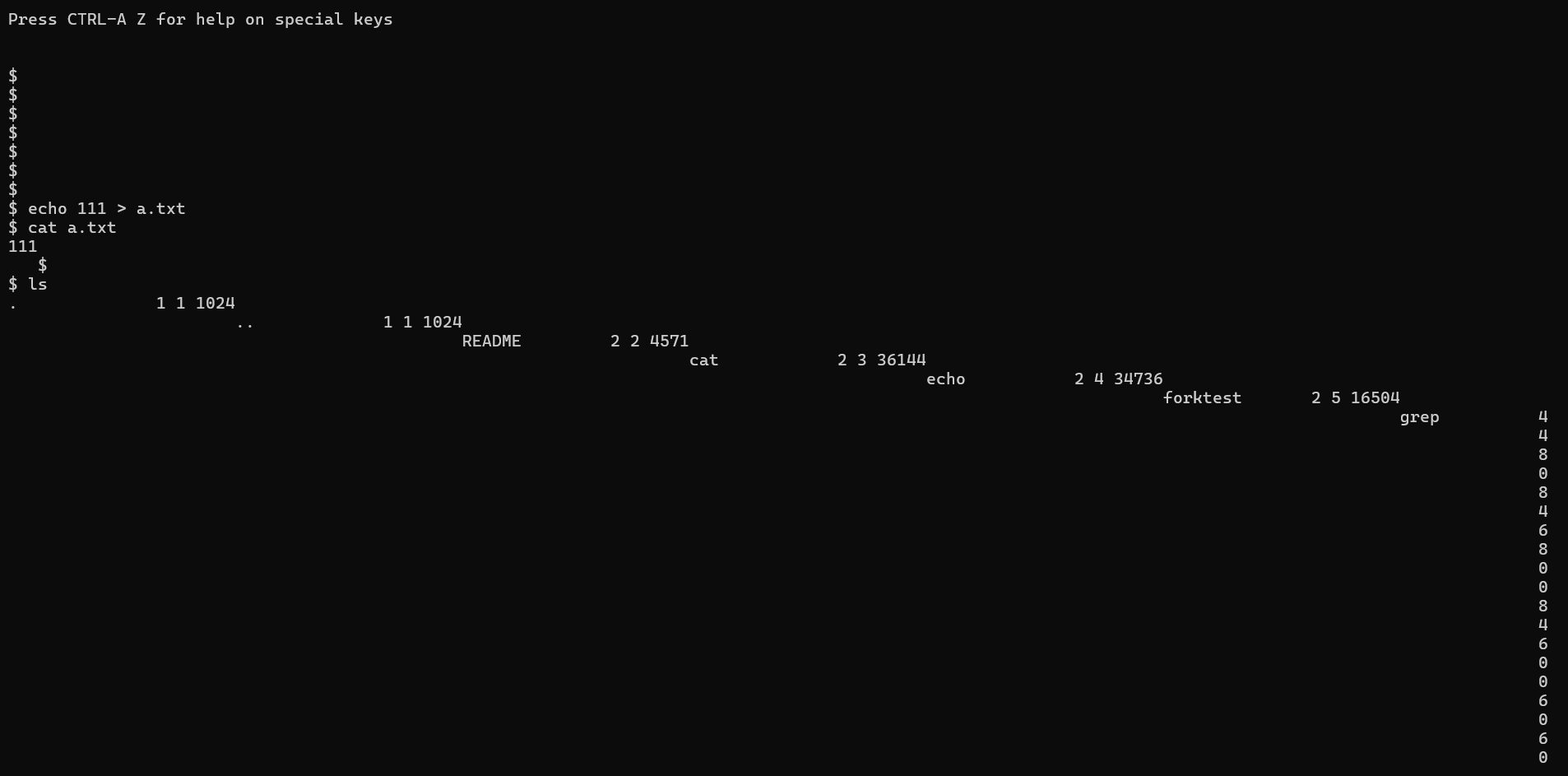

成功进入xv6后,我们可以简单演示一下效果

success

好消息: 进入系统,并且使用这些用户进程都没问题

坏消息: uart 输出乱码了

写在最后

虽然说这种半开荒行为挺好玩的,不过各种奇怪的行为也是多.

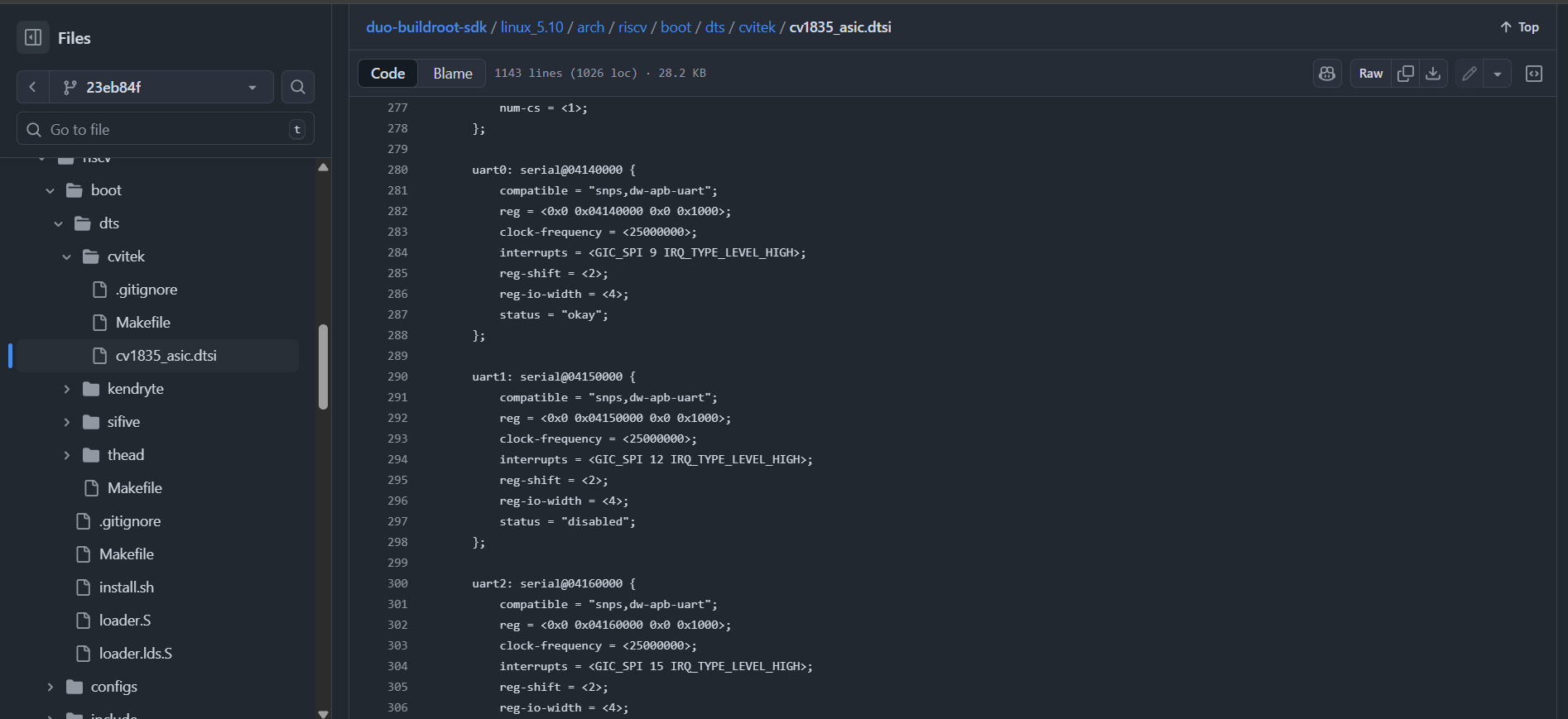

我查阅了 duo 256M 的 UART_CLOCK 频率,确实是 25MHZ.

uartbug

那问题就不在我编译好的 img 上,可能是树莓派的时钟频率和开发板不一致造成的.

还有一个小问题是,每次我进入开发板都要手动引导一下


cv181x_c906# fatload mmc 0:1 0x83000000 boot.sd
cv181x_c906# bootm 0x83000000#config-cv1800b_milkv_duo_sd

不过这些都不影响正常进入xv6,以后有空再来解决吧！
